在电气工程设计的世界里，一个项目的开端往往决定了其最终的效率与规范性。EPLAN作为业界领先的电气计算机辅助设计软件，其项目创建不仅是打开软件后的第一个操作，更是构建整个设计大厦的基石。一个规范、清晰的项目结构，能像精密的导航系统，指引设计流程顺畅进行，避免后续的混乱与返工。本文将深入剖析EPLAN创建新项目的核心步骤，从启动软件到绘制首张原理图，为您揭开高效、标准化设计序幕的每一个关键细节。

项目启动与模板选择

万事开头难，但正确的开始能让后续工作事半功倍。创建EPLAN新项目的第一步，便是从启动软件开始。双击桌面上的EPLAN图标，通常会出现版本选择界面。对于初学者或追求功能完整性的用户，建议选择功能最为齐全的版本，例如“EPLAN Electric P8-Ultimate”，以确保所有设计工具可用。进入软件主界面后，真正的旅程正式开始。

接下来是至关重要的一步——新建项目。点击菜单栏中的“项目”，在下拉菜单中选择“新建”，或直接使用工具栏上的快捷图标。系统会弹出“创建项目”的对话框。这个环节的核心在于“项目模板”的选择。模板如同建筑的蓝图，预先定义了项目的标准、规则、图框、表格等基础设置。EPLAN内置了多种符合国际和地区标准的模板，如代表中国国家标准的“GB_”系列、国际电工委员会的“IEC_”系列等。初次创建项目时，若没有公司特定的模板，选择“IEC_tpl001”或“GB_tpl001”这类通用模板是一个稳妥的起点。

选择模板后，需要为项目命名并指定保存路径。一个有意义的项目名称和清晰的存储位置，是项目管理的良好开端。点击确定后，软件可能会弹出“项目属性”对话框，这里可以填写项目描述、编号、公司名称等详细信息。对于首次创建，这些属性可以暂时使用默认值或简单填写，后续随时可以修改。完成这些设置并点击确定后，一个全新的、空白的EPLAN项目便正式诞生，它静静地等待着设计思维的注入。

理解项目结构与页管理

项目创建完成，并不意味着立即开始画图。理解EPLAN独特的项目结构，是进行高效设计的前提。在EPLAN中，一个项目是所有相关文档、图纸和数据的集合体，而“页”则是这些内容的具体载体。页导航器是管理项目中所有图纸页的核心面板，它会自动激活并显示项目的层级结构。

页的创建是展开设计工作的第一步。在页导航器中右键点击项目名称，选择“新建”，便会进入“新建页”对话框。这里有几个关键概念需要厘清：“页类型”决定了页的用途，例如“多线原理图（交互式）”用于绘制详细的电路图，“单线原理图”用于概略图，“安装板布局图”则用于机柜布置。另一个核心概念是“完整的页名”，它由结构标识符和页名组成，是EPLAN实现标准化和结构化设计的精髓。

结构标识符通常包含高层代号和位置代号。高层代号（前缀为“=”）描述设备的功能，如“=POWER”代表电源部分；位置代号（前缀为“+”）描述设备的物理安装位置，如“+MCC”代表电机控制中心。再加上具体的页名，就形成了如“=POWER+MCC/1”这样具有明确意义的完整页名。这种命名方式使得图纸管理清晰有序，尤其在大型项目中，能快速定位任何一张图纸。创建页时，还需要选择图框，系统自带的“FN1_001”是常用的基础图框，也可以选择自定义的图框来符合公司规范。

核心设计：符号插入与连线

当页准备就绪，设计工作便进入了核心阶段——原理图绘制。EPLAN采用基于符号的设计方式，所有电气元件都以标准符号的形式存在于符号库中。在工具栏中找到并点击“符号”图标，即可打开符号选择窗口。库中的符号按标准（如IEC）和功能类别（如安全设备、传感器、电机等）进行层级化组织。

例如，要放置一个三极断路器，可以依次展开“IEC_Symbol”、“安全设备”、“断路器”，找到“三极断路器”的符号，选中后点击确定。鼠标光标会附着该符号的虚影，将其移动到图纸的合适位置，单击左键即可放置。放置瞬间，通常会弹出该元件的属性对话框，可以在此定义设备标识符、型号等参数。放置一个三相异步电动机符号的步骤与之类似。EPLAN的强大之处在于其智能的关联数据，符号背后可以关联部件库中的具体产品信息。

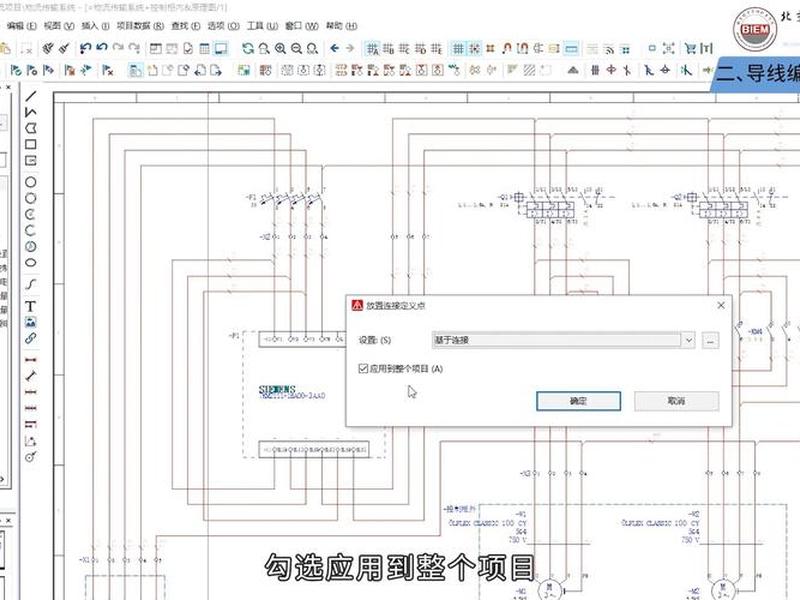

放置好元件后，便是连线。与许多CAD软件不同，EPLAN采用了自动连线技术。在大多数情况下，只需将两个需要连接的元件符号在栅格上对齐，软件便会自动生成连接线。这极大地提高了绘图效率。如果发现对齐后仍未连线，需要检查工具栏中的“捕捉到栅格”功能是否已打开，这是自动连线功能正常工作的前提。连线完成后，还可以使用“连接点定义”工具为导线标注线号，使图纸信息更加完整。

数据基础与部件管理

优秀的EPLAN设计不仅仅是图形，更是结构化数据的集合。理解符号、部件和设备之间的关系，是迈向专业设计的关键一步。符号是图形表示，如开关、灯光的图形；部件则是制造商提供的具体产品数据集合，包含型号、尺寸、电气参数、订货号乃至3D模型；而设备则是项目中的具体实例，可以简单理解为“设备=符号+部件”。

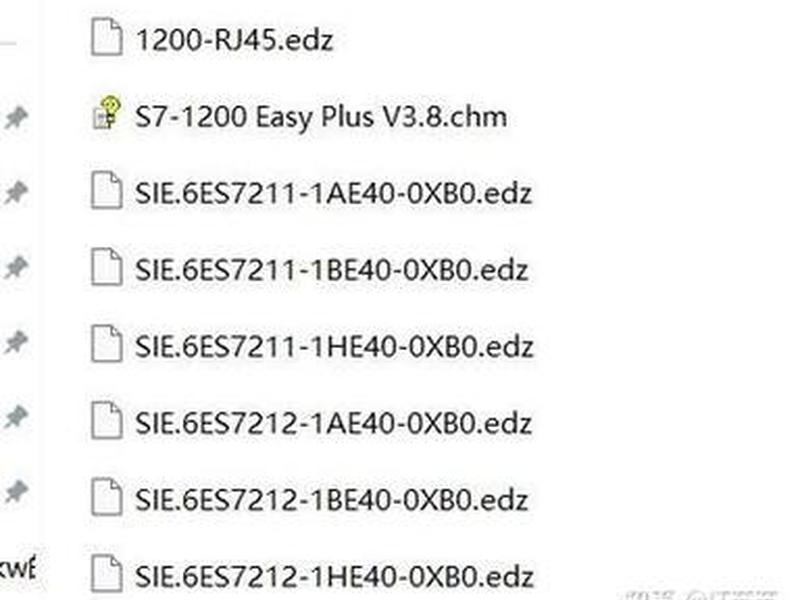

在项目创建之初或设计过程中，就需要考虑部件库的配置。EPLAN软件安装后自带默认的部件库，但为了设计的准确性与生产采购的便利，链接或创建企业自己的部件库是标准化的重要一环。通过将图纸中的符号与部件库中的具体部件关联，可以实现自动生成部件清单、电缆清单等报表，确保设计与物料的一致性。

EPLAN的数据架构还包括独立于项目之外的主数据，如符号库、图框库、表格库。这些主数据是公司设计标准化的核心资产。在创建新项目时，通过选择合适的模板，这些主数据的标准就已经被引入项目中。EPLAN还支持多语言字典功能，对于有国际化需求的项目，可以在图纸中轻松实现文本内容的语言切换。

标准化进阶：结构标识符规划

对于追求高效与团队协作的项目而言，结构标识符的规划从一项操作升级为一套战略。它如同项目的DNA，决定了信息的组织逻辑与检索效率。一个精心设计的结构标识符系统，能显著提升大型项目的管理能力和团队协作流畅度。

在项目创建初期，就应有意识地规划高层代号和位置代号的体系。例如，可以按功能划分高层代号：=000用于项目通用文档，=100用于主电源系统，=200用于控制回路系统。位置代号则可按物理位置划分：+MCP用于主控制柜，+PCP用于动力柜，+JBOX用于现场接线盒。这种“功能-位置”的双维度架构，使得任何一张图纸都能被迅速定位和解读。

将这套规划固化到公司级的项目模板中，是实现标准化的高效路径。新建项目时直接调用该模板，所有团队成员都将遵循同一套命名规则，极大减少了沟通成本与错误概率。EPLAN还支持通过“表格式编辑”等功能对结构标识符进行批量管理和修改，即便在项目中期调整结构，也能保持数据的完整性与一致性。

成果输出与项目维护

设计图纸绘制完成后，项目的价值需要通过输出和交付来实现。EPLAN提供了灵活的成果输出方式。最常见的便是导出为PDF或图片格式。在页导航器中选中需要输出的图纸或整个项目，通过“页”菜单下的“导出”功能，即可生成便于分发和打印的PDF文件或图像文件。也可以采用“打印”到PDF虚拟打印机的方式，一次性输出所有图纸。

项目创建并非一劳永逸，维护同样重要。EPLAN具有实时自动保存功能，减少了手动保存的繁琐与遗忘风险。对于项目属性的修改，如项目描述、公司信息的更新，可以随时通过“文件”菜单下的“项目属性”进行调整。利用EPLAN的修订管理功能，可以清晰记录项目的每一次变更，这对于版本控制和团队协作至关重要。

定期执行“项目数据”菜单下的“优化项目”和“重新编号”等操作，可以清理项目中未使用的数据，重整标识符，保持项目文件的整洁与高效运行。一个维护良好的项目文件，不仅是当前设计的记录，更是未来修改、扩展或类似项目复用的宝贵资产。
