在医疗科技日新月异的今天，数字X射线摄影系统（DR）已成为现代医院影像诊断不可或缺的利器。一台高性能的DR设备能否发挥其最大潜能，精准捕捉病灶信息，其安装环节至关重要。它并非简单的机械拼装，而是一项融合了精密工程、环境科学与安全规范的系统性工程。一次成功的安装，是设备长期稳定运行、影像质量卓越、患者与医护人员安全得到保障的起点。本文将为您深入剖析DR机安装的全流程核心教程与硬性要求，带您揭开这项精密工程的神秘面纱。

安装前的精密筹划

安装工作的成败，早在设备进场前便已决定大半。周全的筹备是避免后续无数麻烦的基石。首要任务是进行严谨的场地勘察与验收，这包括精确测量机房空间尺寸，确保其面积与长宽满足设备移动与操作半径需求，例如移动DR操作区需预留至少2米的无障碍半径。必须核实顶部钢梁的承重能力、水平度及间隔是否符合悬吊系统的要求，检查地面是否平整坚实，足以承受设备重量，任何微小的裂缝或不平均可能导致探测器报错或设备运行不稳。

详尽的工具与人员准备不可或缺。安装团队需配备从激光水平仪、冲击钻、各类螺丝刀到液压叉车、吸尘器等专业工具。更为关键的是人员的安全防护，必须严格遵守安全规程，穿戴安全靴、手套，在搬运重物或进行高空作业时协同配合，并特别注意高压电缆等危险部件的处理，防止触电或机械伤害。开箱验货环节也需谨慎，与院方共同核对设备部件、装箱单，妥善保存合格证，为后续可能的维保提供凭证。

需规划最优的设备布局与走线方案。与科室负责人充分沟通，确定控制台、悬吊架、胸片架、病床等核心部件的最佳位置，既要考虑工作流程的顺畅高效，也要兼顾维修通道的预留。预先规划电源线、信号线、光纤等各类线缆的走线路径，确保其整齐、固定且安全，避免缠绕或磨损，为后续接线打下坚实基础。

核心部件的安装与接线

这是将分散部件整合成一部精密仪器的核心阶段。控制台的安装是“大脑”的搭建。需要仔细拆卸外壳，准确连接电源线、音频线、触摸屏线、主机开机线、高压启动线以及鼠标键盘线等。接线完成后，必须使用束线管或轧带将所有线缆整理捆绑固定，确保内部整洁，无外露松脱，这直接关系到操作的稳定与安全。

高压发生器的接线则是“动力心脏”的连接，要求极其严格。需确认额定工作电压（如400V）、频率（50Hz）与电流（如63A）匹配，采用三相五线制规范接线。连接来自悬吊部分的保护开关、灯丝供电、温度控制、剂量反馈及接地线，以及来自主机和胸片架的电源线、通讯线、曝光信号光纤等。每一步连接都必须牢固可靠，并使用专用工具确保接触良好。所有走线区域需用吸尘器清理干净，线缆摆放整齐并牢固固定，对脆弱的光纤要给予特别保护。

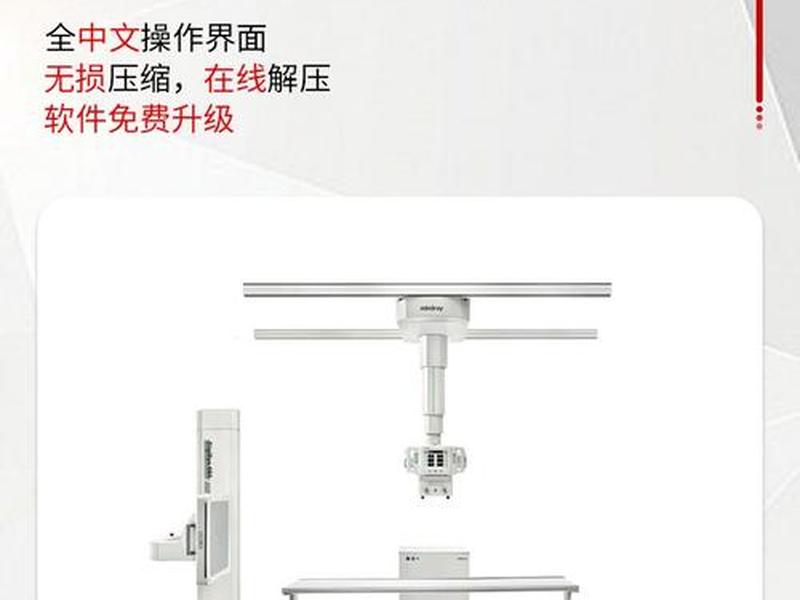

机械结构的组装，如悬吊系统、病床和胸片架（或拼接架）的安装，强调稳固与精准。安装时需注意部件的方向与正反，牢固固定底部轮子与所有螺丝。对于用于长骨拼接的拼接架，需确保其与胸片架平行放置，两者间前后距离保持在1-2厘米的精密区间，既要避免移动时碰撞，又要保证拼接精度。确定最终位置后，安装固定卡扣，实现设备快速定位。

严苛的环境参数控制

DR设备，尤其是其核心的平板探测器，对环境温湿度的变化异常敏感，堪称“环境的晴雨表”。温度是首要控制指标。绝大多数DR设备要求环境温度稳定在22℃至25℃的理想区间，部分设备允许范围在15℃到24℃。关键不仅在于绝对值，更在于稳定性——每小时温度变化不宜超过3℃。剧烈的温度波动可能导致探测器内部材料产生形变，甚至产生冷凝水，直接损害精密电路，造成不可逆的图像伪影或设备故障。

湿度控制同样关乎设备“寿命”。通常要求相对湿度维持在45%至65%RH之间，极端范围也不应超过30%至70%。环境过于潮湿，极易导致平板探测器内部电路氧化、绝缘性能下降，图像出现噪点；而湿度过低，则会产生静电，静电放电可能击穿脆弱的电子元件。机房必须配备性能可靠的空调与除湿/加湿系统，并建立持续的环境监控机制，为设备营造一个恒温恒湿的“宜居”空间。

电磁环境与空气洁净度也不容忽视。安装位置应远离大型电机、CT等强电磁干扰源，防止影像出现雪花状伪影。保持机房通风干燥、洁净，能有效防止灰尘侵入设备内部，影响散热和探测器性能，从细微处保障成像质量与设备 longevity。

安装后的调试与验证

硬件安装完毕，只是完成了“躯壳”的构建，细致的调试与验证才是赋予其“灵魂”的关键步骤。系统上电后，需进行全面的软硬件自检与联动测试。这包括检查各运动部件（如悬吊臂、平板探测器旋转）是否顺畅、限位是否准确，曝光准备、曝光执行整个流程的信号链是否畅通无阻。例如，若遇平板探测器无法电动旋转，需首先进行软件位置校准，再排查电机及驱动板硬件故障。

影像链路的验证是核心。需要进行试曝光，获取原始图像，并校准平板探测器。校准目的在于消除各像素单元对X射线灵敏度的固有差异，确保成像均匀性。需检查图像质量：清晰度是否达标、有无伪影。伪影排查需从投照范围内是否存在异物（如束光器杂物、滤线栅污损）逐步进行，若排除后仍有伪影，则可能指向平板探测器本身的坏点或坏道问题。

必须进行网络与集成测试。确保DR设备能够将图像成功发送至PACS（影像归档与通信系统）、RIS（放射信息系统）或打印机。需仔细核对IP地址、端口号、AE Title等网络参数设置，并通过Ping命令测试网络连通性。只有所有功能联调通过，图像传输稳定无误，整个安装流程才算画上圆满句号。

贯穿始终的安全防护

安全是DR安装与运行不可逾越的红线，包含辐射防护与电气安全两大维度。辐射防护方面，除了设备自身的固有过滤与准直，机房墙体、门窗必须达到规定的铅当量要求。安装铅屏风时，需确保底座水平稳固，铅板拼接紧密无缝，缝隙处用专用铅胶条密封，形成无泄漏的防护屏障。安装后需验证防护效果，确保操作位辐射水平在安全标准内。

电气安全涉及生命安危。所有电气接线必须由专业电工按照规范完成，确保接地可靠，防止漏电。高压发生器周边应设置清晰警示标识。设备机械安全亦需重视，悬吊部件安装必须绝对牢固，防止意外脱落；运动部件行程范围内应无障碍物，避免碰撞。需建立清晰的日常安全操作指引与应急预案。

长期稳定的维护基石

卓越的安装为低故障率运行奠定了基础，但定期的维护保养才是设备长青的秘诀。应制定严格的定期保养计划，包括每六个月对平板探测器进行一次校准，以维持其最佳成像性能。日常需保持设备表面与机房的清洁，防止灰尘积聚。定期检查各机械部件的螺丝是否松动、运动机构是否需要润滑。

环境监控需常态化，持续记录温湿度数据，确保其始终处于允许范围内。关注设备运行日志，对报错信息保持敏感，例如“球管温度过高”报警需检查冷却系统，“选择阳极故障”需检查旋转阳极电路或球管本身。建立预防性维护档案，将小问题扼杀在萌芽状态，方能最大程度保障设备开机率与诊断准确性。
