在质量管理的浩瀚星图中，CPK控制图犹如一颗精准的导航星，它不仅能揭示生产过程的稳定与波动，更是连接数据与决策、现状与卓越的桥梁。许多工程师面对海量数据感到无从下手，殊不知，制作一张有效的CPK控制图，本身就是一场将抽象统计量转化为直观洞察的艺术之旅。本文将深入剖析CPK控制图制作的核心步骤，手把手带你掌握从数据准备到图表解读的全过程，让你手中的数据真正“开口说话”，成为驱动品质飞跃的引擎。

一、 蓝图规划：明确目标与规格界限

制作CPK控制图绝非简单的数据堆砌，它始于清晰的蓝图规划。必须精准定义你的“战场”——即需要分析的关键质量特性。这个特性应是产品性能的核心，直接影响客户满意度或后续工序。例如，可能是精密零件的直径、药品的有效成分含量，或是服务流程的响应时间。

紧接着，确立无可争议的“法则”——规格上下限。上限和下限如同跑道两边的边界线，明确了产品合格的合法区域。这些界限通常源于设计图纸、客户合同或行业标准。一个常见的误区是随意设定或忽略单边规格。对于只有上限或下限的特性，需采用对应的单边能力分析，而非强行假设一个不存在的边界。

规划你的“侦察方案”——取样策略。你需要决定子组大小、取样频率与方式。子组内的样本应在短时间、相同生产条件下获取，以确保仅包含随机波动；而子组间则应包含所有可能的过程变异来源。通常，每组4到5个样本是常见选择，总样本量不应少于100个，以确保分析结果具有统计意义。

二、 数据基石：严谨收集与预处理

高质量的控制图建立在高质量的数据基石之上。数据收集阶段必须遵循一致性原则，使用经过校准且分辨率足够的测量系统。测量系统的GR&R分析应先行，确保测量误差远小于过程变异，通常要求小于10%。否则，控制图反映的将是测量噪声，而非真实的制程声音。

录入数据时，保持原始性与完整性至关重要。建议使用Excel等工具按时间顺序或子组排列整齐记录。每一行代表一个子组，每一列代表子组内的一个观测值。这个阶段要警惕异常值，但并非武断删除。需追溯生产记录，判断其属于特殊原因（如设备故障）还是普通原因变异的一部分。

数据预处理如同为宝石拂去尘埃。你需要计算每个子组的平均值与极差，这是绘制均值-极差控制图的基础。计算整体数据的平均值与平均极差。这些计算虽然繁琐，但正是它们，将零散的数据点凝聚成代表过程位置的均值和代表过程离散程度的极差，为后续绘制控制限奠定基础。

三、 核心计算：揭秘控制限与CPK值

这是将数据转化为信息的魔法时刻。基于平均极差和统计常数，分别计算出均值图和极差图的上下控制限。这些控制限不同于规格限，它们是由过程自身的变异所决定的，标志着过程“自然”的波动范围。点落在控制限内，表明过程仅受随机因素影响，处于统计受控状态。

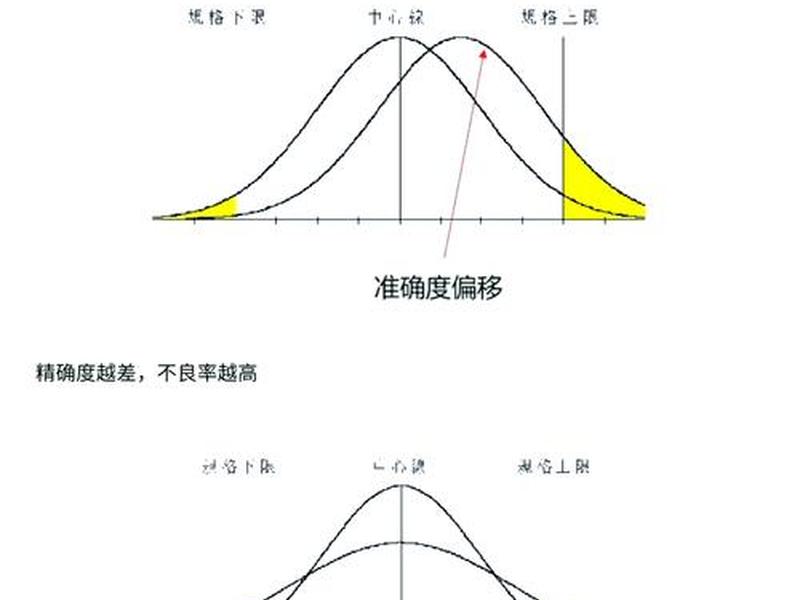

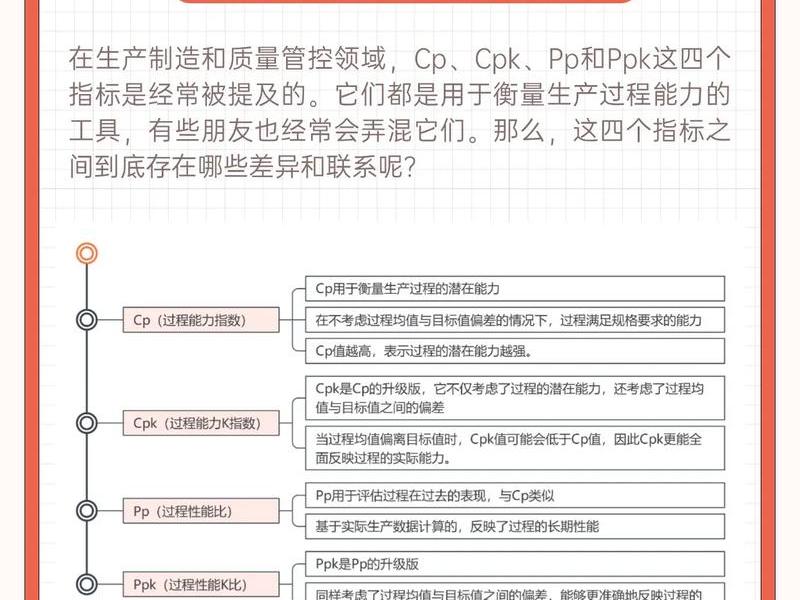

然后，迎来核心指标——CPK值的计算。它不像Cp值那样只关心过程变异与公差带的宽度比，CPK还苛刻地审视过程均值是否瞄准了规格中心。其公式精髓在于取均值距离上下规格限的最近值，除以三倍标准差。这个计算过程，本质上是在量化过程“既精又准”的能力。一个大于1.33的CPK值，通常被视为过程能力良好的信号。

值得注意的是，计算中使用的标准差估计至关重要。对于均值-极差图，通常通过平均极差与常数d2的比值来估计过程标准差。这一步若出现偏差，后续所有结论都将失真。现代统计软件如Minitab、JMP能自动完成这些复杂计算，并将CPK、PPM不良率等关键指标清晰呈现。

四、 图表绘制：从数字到可视化图形

有了计算结果，便可以着手让数据“跃然纸上”。在Excel中，你可以插入组合图表，将子组均值与极差分别绘制成折线图，并添加上一步计算出的中心线与控制限作为水平参考线。均值图与极差图上下对齐，便于观察关联。图表应清晰标注坐标轴、控制限值、中心线以及计算出的CPK值。

赋予图表生命力的是对数据点模式的解读。连续七点上升或下降、过多点接近控制限、明显的周期性波动……这些都不是随机图案，而是过程在向你“低语”，暗示着可能存在设备磨损、操作员交替、原料批次差异等特殊原因。控制图从监测工具升级为诊断工具。

为了让图表更具说服力，可以在图上叠加规格上下限作为背景区域，直观展示过程分布与公差带的关系。用不同颜色或形状标注出超出控制限或显示异常模式的点，并附上简短的事件日志，说明当时可能发生的特殊状况。一张制作精良的控制图，本身就是一份无声却有力的分析报告。

五、 分析解读：洞察波动与驱动改善

绘制完成并非终点，深度解读才是价值创造的开始。评估过程稳定性。观察控制图，判断过程是否处于统计受控状态。如果存在超出控制限或呈现非随机模式的点，必须优先识别并消除这些特殊原因，使过程恢复稳定。一个不稳定的过程，其CPK值是没有意义的。

在稳定的基础上，评估过程能力。解读计算出的CPK值：若CPK ≥ 1.67，过程能力过剩，或许可以考虑降低成本；若1.33 ≤ CPK < 1.67，能力充足；若1.0 ≤ CPK < 1.33，能力尚可但需关注；若CPK < 1.0，则能力不足，不合格品风险高。结合PPM值，量化预期的不良率。

也是最重要的，将洞察转化为行动。如果CPK不足，需深入分析是过程中心偏离目标，还是变异过大。针对前者，调整设备参数；针对后者，可能需要优化工艺、升级设备或加强人员培训。控制图应成为持续改进循环的一部分，定期更新，追踪改善措施的效果，见证CPK值在行动中逐步攀升的轨迹。

六、 实战升华：软件应用与报告输出

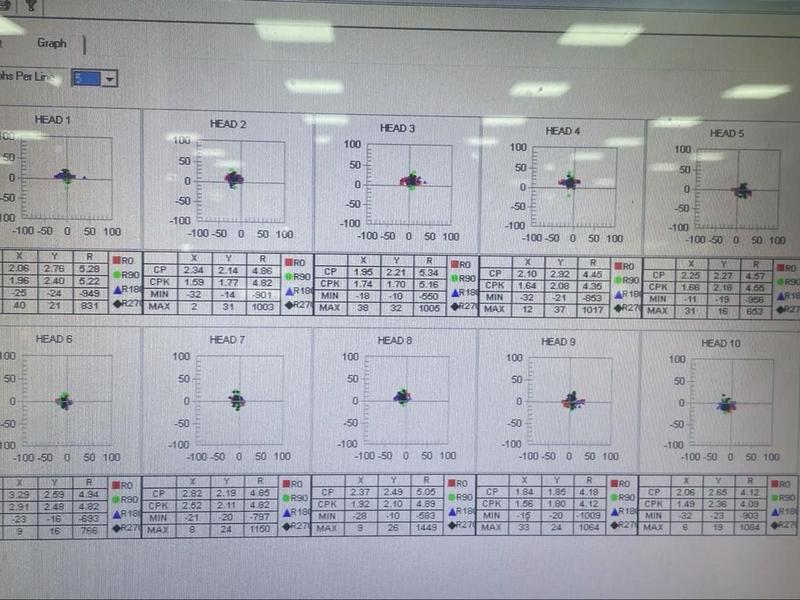

在效率至上的时代，熟练掌握专业软件能让你如虎添翼。无论是Minitab、JMP还是SPC专用软件，其核心逻辑相通：导入数据、指定规格、选择分析类型、一键生成包含控制图与完整能力分析的报告。软件不仅能自动计算所有统计量，还能进行正态性检验、识别异常模式，甚至预测过程性能。

工具不能替代思考。软件输出的精美图表和数值背后，需要你输入正确的参数和理解其假设。例如，默认分析通常假设数据服从正态分布。对于非正态数据，需要选择相应的转换或非参数方法。优秀的质量工程师，是能够驾驭软件，而非被软件驾驭。

最终，将你的分析过程、关键图表、CPK结果、发现的问题及改进建议，整合成一份结构清晰的报告。这份报告不仅是技术文档，更是沟通的语言，用以说服团队、支持决策、记录改善历程。让每一张CPK控制图，都成为组织知识库中一颗闪光的珍珠，持续照亮质量提升之路。
