想象一下，面对一张布满线条、数字和神秘符号的建筑图纸，就像是在阅读一本没有翻译的天书。线条的虚实、圆圈的编号、奇特的箭头，每一个符号都在低声诉说着建筑从蓝图到现实的密码。对于每一位建筑设计师、工程师和施工人员而言，CAD建筑图纸不仅仅是几何线条的集合，它更是一门严谨、精密的视觉语言。而图纸上的各种符号，就是这门语言的“词汇”与“语法”。它们是设计与施工之间、思维与实体之间最关键的桥梁。掌握这份“符号大全”，意味着你握有了打开建筑世界的钥匙，能够精准无误地将创意构想转化为坚固的楼宇。本文将通过图解与解析，带你系统梳理CAD建筑图纸中的核心符号体系，助你精通这门工程界的“通用语”。

定位轴线：建筑的经纬坐标

如果说建筑图纸是一张藏宝图，那么定位轴线就是图上纵横交错的经纬线。它们是整个施工图最基础、最核心的定位系统，是所有构件安放位置的绝对依据。

这些轴线通常由细点划线表示，构成了贯穿图纸的网格。横向轴线自左向右用阿拉伯数字（1, 2, 3…）编号，纵向轴线则由下至上用拉丁字母（A, B, C…，通常避开I、O、Z以免混淆）标注。这张无形的网格，定义了每一面墙、每一根柱子的精确坐标。

在实际应用中，对于次要的或非承重的构件，还会使用附加轴线，其编号以分数形式表示，如“1/A”表示位于1号轴线和A号轴线之间的附加轴线。在复杂的建筑详图中，索引多个轴线时，会同时注明所有相关轴线的编号，确保施工定位万无一失。正是这一套严谨的坐标体系，保证了从图纸到工地，毫米级的精度得以实现。

标高符号：定义空间的高度维度

仅有平面坐标不足以构建三维世界。标高符号，正是赋予建筑垂直向生命的关键。它以米为单位，清晰地标注出建筑物各个关键部位相对于某一基准面的高度。

标高主要分为绝对标高和相对标高。绝对标高以国家统一的黄海平均海平面为基准，多用于总平面图，确定建筑在宏观地理环境中的海拔位置。而相对标高则以建筑物底层室内主要地面为“±0.000”，是施工过程中最常使用的参照系。还需区分建筑标高与结构标高：前者是装修完成面的高度，如光洁的地板表面；后者则是结构构件（如梁、板顶面或底面）未装修前的高度，两者之差便是装修层的厚度。

标高符号通常是一个倒置的等腰直角三角形，尖端指向所标注的高度位置。数字精确到小数点后三位。通过这些看似简单的三角形和数字，楼梯的踏步、楼板的层高、窗台的位置，都在空间中找到了自己精确的垂直坐标，建筑因此从平面图纸中“站立”起来。

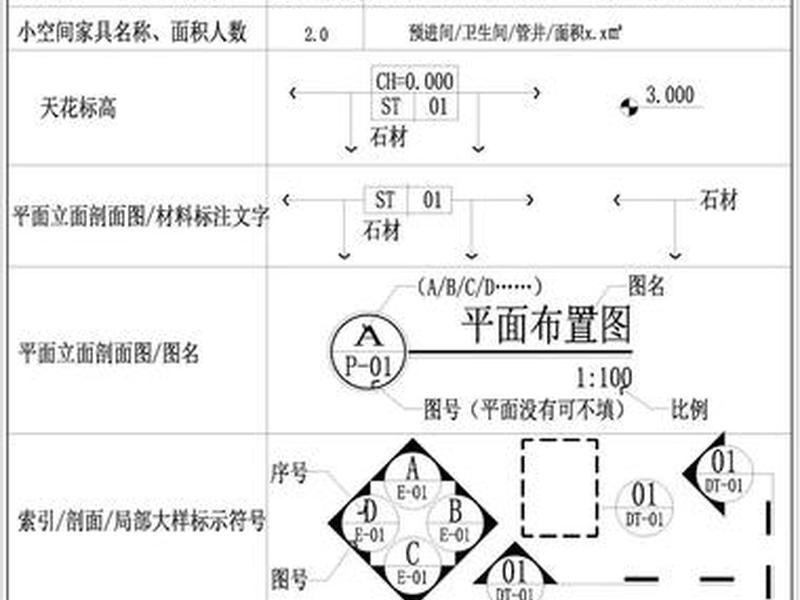

索引与详图符号：图纸的放大镜与导航

一张总平面图无法展示所有细节，正如地图需要配合街区详图。索引符号与详图符号就是图纸内部的精密导航系统，它们将宏观与微观巧妙连接。

当总图或平面图上某个局部构造复杂、需要进一步说明时，就会使用索引符号。它由一个直径为10毫米的细实线圆和一条水平直径线组成，圈内数字指明详图的编号，下方则标注该详图所在图纸的页号。这相当于一个“详见此处”的标记。

而在详细绘制该局部构造的图纸上，则会使用详图符号进行呼应。详图符号是一个直径为14毫米的粗实线圆，圈内注明详图自身的编号。如果该详图与被索引的图样在同一张图纸内，索引符号下半部分会用一段短横线表示。这套索引系统，确保了无论图纸多么繁杂，施工人员都能快速、准确地找到任何一个细部节点的完整信息，避免了误解与返工。

剖切与指北符号：揭示内部与定向乾坤

建筑不仅有其外表，更有丰富的内部空间与结构。剖切符号就像一把精准的手术刀，让我们能“切开”建筑，窥探其内部构造。它由剖切位置线和剖视方向线组成，并配有编号。剖切位置线表示“切”在哪里，而转折的剖视方向线则指明了观察剖面的视角方向。

与探寻内部相对的，是确定建筑在真实世界中的方位。指北针符号便承担了这一重任。它通常绘制在总平面图和底层平面图上，为一个直径约24毫米的圆，内有一端涂黑的箭头，明确指向正北方向，并标注“北”或“N”。这个简单的符号，决定了建筑的朝向，影响着日照、通风、景观等至关重要的设计因素，是建筑与自然对话的起点。

材料与构件图例：建筑的视觉化词典

图纸上的墙体、门窗、楼梯并非照片，而是由一系列标准化的图例符号表示。这些符号构成了建筑的视觉化词典，让不同专业的读图者能一目了然。

例如，墙体通常用两条平行线表示，根据线型和填充图案的不同，可以区分承重墙、隔墙或玻璃幕墙。门用一段90度或45度的弧线表示其开启方向，窗则用四条线（表示窗框和玻璃）简化绘制。楼梯用带有箭头的折线表示上下方向。还有代表钢筋混凝土的交叉网格、代表砖砌体的斜线填充、代表木材的自然纹理图案等。

这些图例的标准化使用，使得图纸信息高度浓缩且准确无误。施工人员无需文字说明，仅凭图例就能判断何处砌砖、何处浇筑混凝土、何处安装何种型号的门窗，极大提升了读图和施工的效率。

专业设备符号：隐藏的脉络与神经

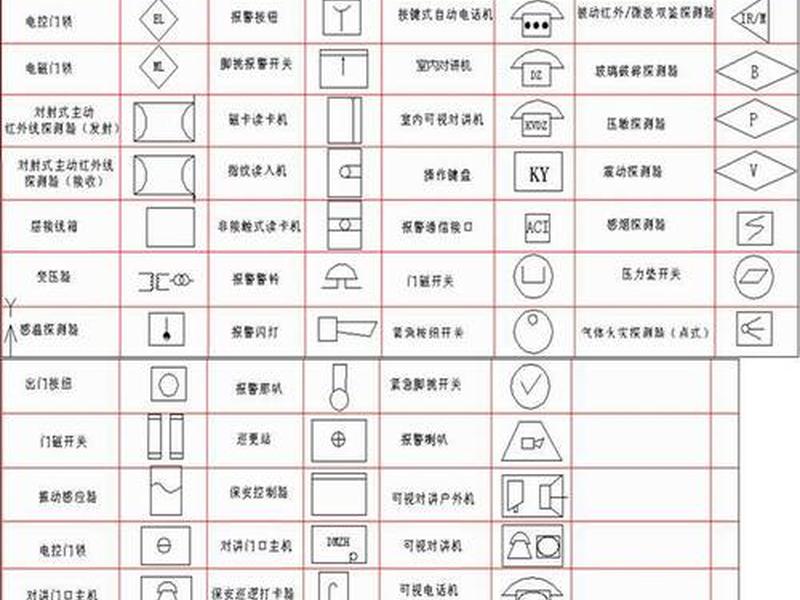

一栋现代建筑，除了骨架与表皮，还遍布着犹如血管和神经般的设备系统。给排水、电气、暖通空调（HVAC）等专业在图纸上拥有自己独立的符号王国。

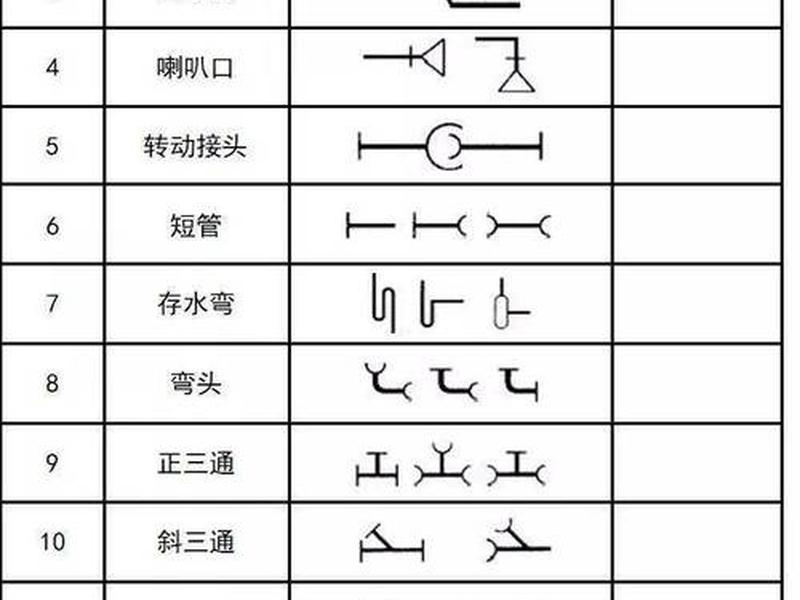

给排水图纸中，不同的线型代表给水管、排水管、污水管，辅以阀门、水泵、卫生洁具的特定符号。电气图纸则用特定的图形表示配电箱、开关、插座、灯具，并用不同线型区分强电与弱电线路。暖通图纸中风管、风口、风机盘管的符号，则勾勒出空气流动的路径。这些符号看似独立，却必须在建筑平面图中与土建部分完美协调，避免管线“打架”，它们共同保证了建筑的“生命”系统正常运行。
