每次打开CAD软件，那个静静躺在绘图界面左下角的坐标系，你是否曾对它感到既熟悉又陌生？它像一位沉默的向导，默默定义着你绘图中每一个点的位置。当面对倾斜的图形、复杂的三维模型或需要精确定位的施工图时，那个默认的坐标系突然显得力不从心。这时，掌握自定义建立坐标系的技能，就如同获得了打开CAD精准绘图世界的。本文将带你深入探索CAD坐标系的奥秘，从基础概念到高阶应用，一步步教你如何自如地建立、切换和运用坐标系，彻底解放你的绘图效率。

坐标系基石：理解WCS与UCS

在深入操作之前，我们必须先理解CAD坐标系的两大支柱：世界坐标系（WCS）和用户坐标系（UCS）。世界坐标系是CAD绘图空间的绝对基准，它固定不变，原点通常位于绘图区域的左下角，X轴水平向右，Y轴垂直向上。它是所有图形对象的绝对位置参照系，如同地球的经纬网，提供了一个全局的、不可动摇的定位标准。

绘图世界并非总是横平竖直。当你需要在一个倾斜的墙面上开窗，或者在一个复杂零件的斜面上打孔时，继续使用世界坐标系输入坐标将变得异常繁琐且容易出错。这时，用户坐标系（UCS）便闪亮登场。UCS允许你根据绘图需要，自由地定义新的坐标原点和轴向。你可以将它“放置”在图形的任何位置、任何方向上，从而将复杂的空间定位问题，简化成在新坐标系平面内的简单二维绘图。

理解二者的关系至关重要：WCS是永恒的“大地”，而UCS是你手中可以随意移动和旋转的“绘图板”。几乎所有自定义坐标系的操作，都是围绕创建和切换UCS展开的。这种灵活性，正是CAD软件强大功能的体现，也是实现高效、精准绘图的第一步。

核心创建法：UCS命令实战详解

创建自定义坐标系的核心命令是 `UCS`。在命令行中输入此命令并回车，你就开启了坐标系定义的魔法之门。最常用且直观的方法是“三点法”。执行UCS命令后，系统会提示你指定新原点。你可以通过对象捕捉，精确地点击矩形的一个角点、圆的圆心或任何你需要设为基准的特征点。

指定原点后，接下来需要定义X轴的正方向。将鼠标从原点向水平（或你期望的X轴）方向移动，并点击确定。这一步决定了坐标系的水平基准。随后，系统会提示你指定Y轴正方向。你只需向垂直于X轴的方向（通常是上方）点击，一个全新的二维用户坐标系便宣告建立。坐标图标会瞬间“跳跃”到你指定的原点，XY平面也与你定义的轴向完全对齐。

除了三点法，UCS命令还隐藏着多种强大的选项。例如，你可以通过“面(F)”选项，直接将坐标系对齐到三维实体的某个表面上；通过“Z轴(ZA)”选项，先指定原点，再指定Z轴正方向上的一点，来快速定义三维空间中的坐标系；甚至可以通过“视图(V)”选项，将XY平面设置为与当前屏幕平行，方便进行注释添加。掌握这些选项，意味着你能应对几乎所有的建模定位挑战。

三维空间舞者：立体建模坐标技巧

当从二维绘图跃升至三维建模时，坐标系的作用变得更为关键和奇妙。在三维空间中，你不再仅仅面对一个平面，而是需要在一个立体模型的不同表面、不同角度上进行创作。UCS成为了你在空间自由穿梭的导航仪。

想象一下，你需要在一个立方体的侧面绘制一个凸起的徽标。如果停留在世界坐标系，你需要计算复杂的空间坐标。但使用UCS，你只需输入UCS命令，选择“面(F)”选项，然后点击立方体的目标侧面。一瞬间，坐标系便“贴附”在了该表面上，其XY平面与该侧面完全重合。接下来，所有绘图操作（如画圆、拉伸）都像是在一个普通的二维平面上进行一样简单直观。

对于更复杂的空间定位，如绘制螺旋楼梯或倾斜的管道，可以结合使用坐标旋转功能。在UCS命令中，使用“X”、“Y”或“Z”选项，可以让当前坐标系绕指定轴旋转任意角度。这使你能够轻松建立与空间斜面对齐的绘图平面。高级用户还会利用“动态UCS”功能（通常按F6键开启），在移动光标到实体表面时，坐标系会自动临时对齐到该面，实现“即点即绘”的流畅体验，极大提升了三维建模的效率与直觉性。

效率倍增器：坐标系的典型应用场景

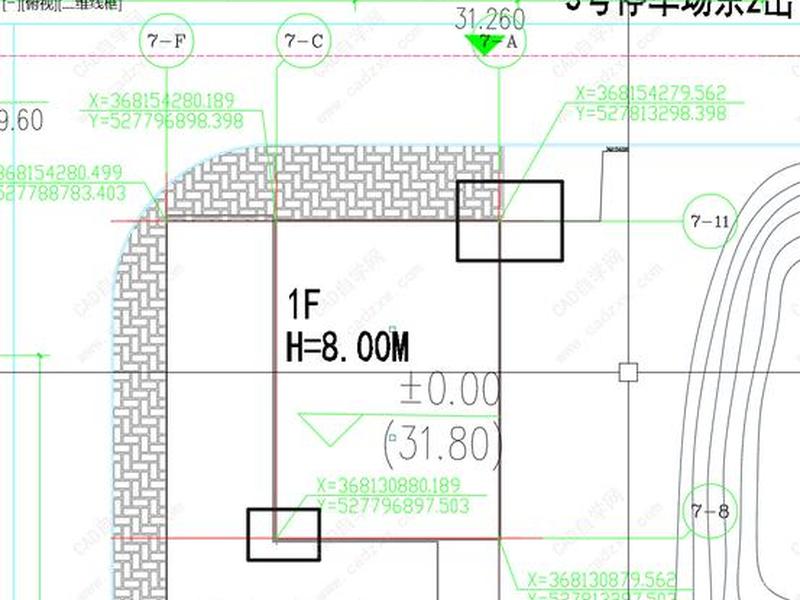

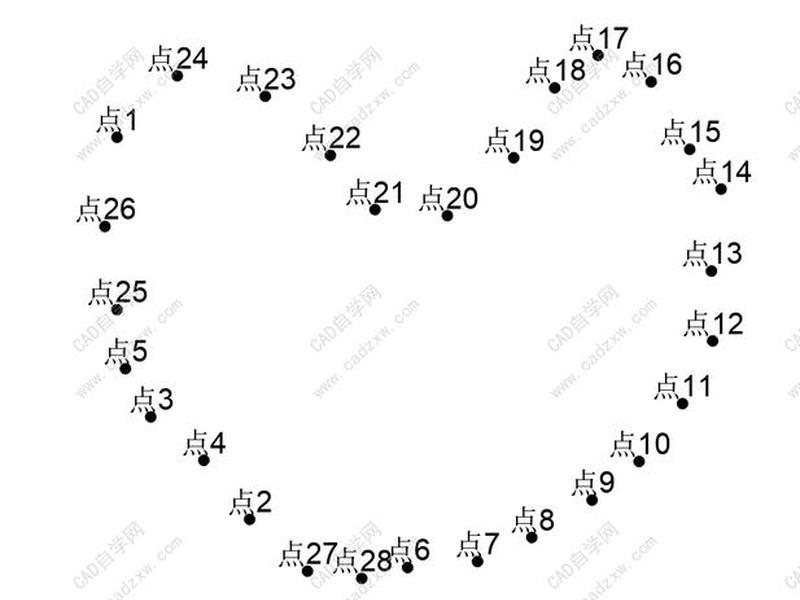

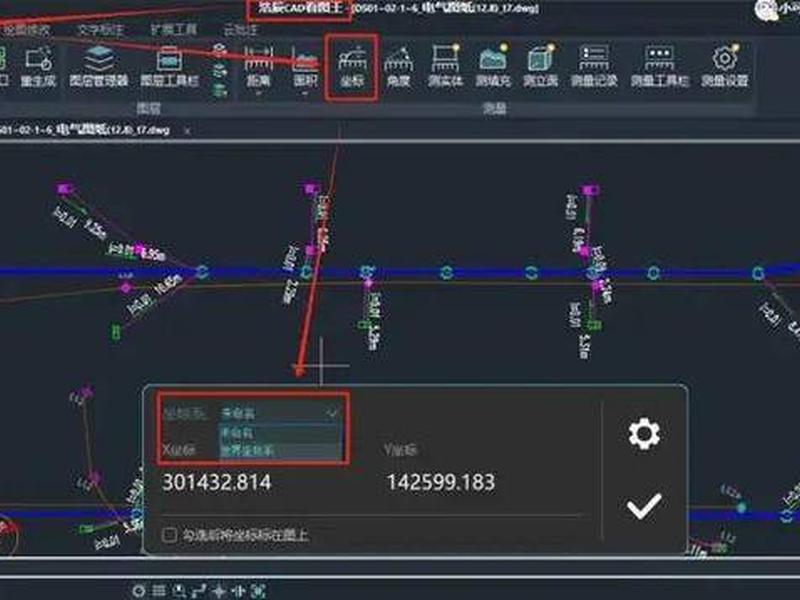

掌握了建立方法后，自定义坐标系能在哪些实际工作中大显身手呢？首先是精准坐标标注。在机械制图或建筑基础图中，常有大量孔洞、桩位需要精确标注其位置。设计人员通常会选择一个关键点（如中心线交点）作为基准，将UCS原点移动至此。随后使用坐标标注命令，所有点的位置都将以这个自定义原点为基准给出数值，图面整齐划一，数据清晰无误，极大方便了后续的加工或施工放样。

其次是倾斜图纸绘制与出图。在城市规划或总图设计中，由于地块形状或道路走向，图纸整体常常是倾斜的。如果一直使用倾斜的视图进行绘制和标注，将非常不便。可以通过UCS命令，将坐标系旋转至与图纸主要轮廓边平行，然后使用PLAN命令将视图切换为正交于新坐标系。这样，所有绘图和文字都变得横平竖直，出图时再切换回世界坐标系即可，兼顾了绘图便利与出图规范。

在三维装配与空间布局中，自定义坐标系更是不可或缺。在组装大型设备或布置工厂管线时，可以将坐标系建立在某个主要部件的基准面上，然后所有其他部件的安装位置都以该坐标系为参考进行定位。这种方法确保了在虚拟空间中的装配精度，能够直接指导现实中的安装作业，避免因累积误差导致的装配失败。

高手进阶：坐标系的管理与设置

对于频繁使用复杂坐标系的专业用户，管理和快速调用已定义的坐标系是提升工作效率的关键。CAD提供了强大的UCS管理功能。你可以通过“UCS”命令中的“保存(S)”选项，为当前设置好的坐标系命名并保存，例如“斜面A”、“设备底座”等。之后，无论坐标系如何变动，都可以通过“命名(N)”选项快速恢复之前保存的任一坐标系状态。

软件通常内置了六个标准的正交坐标系，如上视、前视、左视等。在三维建模时，可以同时打开多个视口，每个视口指定一个不同的正交UCS，从而同时观察模型的前、上、左视图，这对于检查和编辑模型至关重要。通过“UCS管理器”对话框（通常可通过菜单栏的“工具”找到），你可以可视化地管理所有已命名的UCS，进行置为当前、重命名或删除操作。

一个常被忽略但极为实用的设置是 `UCSFOLLOW` 系统变量。将其值设置为1后，每当你切换到一个新的UCS，视图会自动平面化（即执行PLAN命令），确保你总是正对着新坐标系的XY平面进行绘图。这个功能在频繁切换绘图平面时，能让你始终保持最佳的绘图视角，省去手动调整视图的麻烦。

思维跃迁：从坐标操作到空间思维

最终，熟练建立和使用CAD坐标系，远不止是记住几个命令步骤。它代表着一种绘图思维的跃迁——从被动的坐标输入者，转变为主动的空间定义者。你不再受限于软件默认的视角和平面，而是能够主动构建最有利于当前绘图任务的“局部世界”。

这种能力让你在面对异常复杂的图形时，能像一位战略家一样，通过巧妙地设立多个临时坐标系，将复杂问题分解为一系列简单的二维任务。无论是绘制古建筑复杂的榫卯结构，还是设计流线型的汽车外壳，精准的坐标系控制都是将创意转化为精确模型的桥梁。它让你真正掌控数字绘图的虚空，在三维空间中自由地构建你的想象。

投入时间精通坐标系，不仅仅是学习一项功能，更是投资于一种更高效、更强大、更自由的创作方式。当你能随心所欲地驾驭坐标系时，CAD软件将不再是束缚你灵感的工具，而会成为你手中真正无所不能的电子绘图板。
