踏入CAD（计算机辅助设计）的奇妙世界，仿佛手握数字时代的魔法笔，能够将脑海中的奇思妙想转化为精确的蓝图。无论是宏伟的建筑轮廓、精密的机械零件，还是富有创意的产品设计，都始于对CAD制作教程与核心步骤的掌握。本文将为您揭开CAD制作的神秘面纱，从零开始，层层深入，系统阐述从环境搭建到高效出图的全流程，助您快速跨越从新手到熟练者的关键门槛。

基石构筑：绘图环境的精准设定

万丈高楼平地起，一个稳定且规范的绘图环境是CAD制作的坚实起点。启动软件后的第一步，并非急于绘制线条，而是如同画家准备画布与颜料般，进行周密的初始化设置。

首要任务是选择合适的图形模板。对于国内用户，公制模板是通用标准。接着，通过`UNITS`命令设定图形单位与精度，确保毫米、厘米或米的精确转换，这是后续所有尺寸标注的基准。图形界限的设定则相当于定义虚拟图纸的边界，为绘图内容划定舞台范围。

更为核心的是图层管理。将不同类型的图元，如轴线、墙线、标注、文字等，分配至不同的图层，并赋予其特定的颜色、线型和线宽。这如同为交响乐团的每种乐器分谱，使得复杂的图形层次分明，编辑修改时也能精准定位，极大提升了绘图的可读性与后期修改效率。

图形诞生：基础与复杂图元的绘制

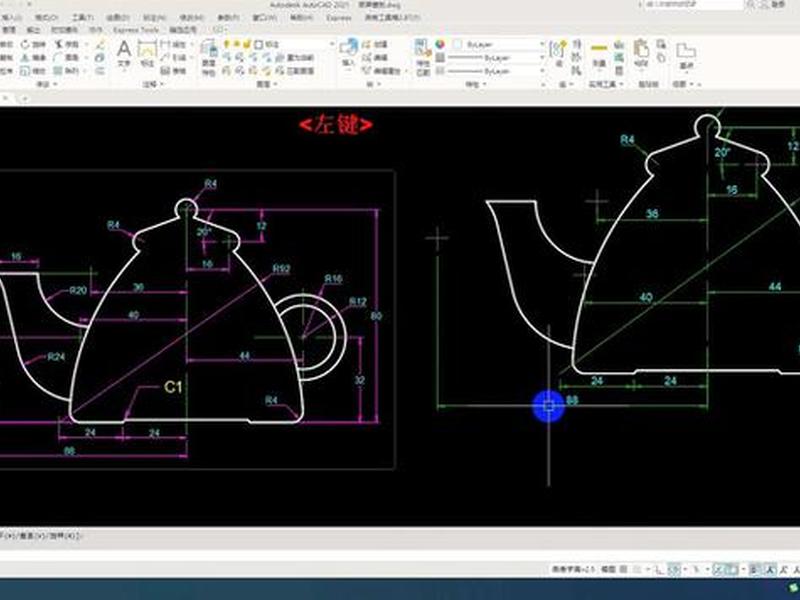

当舞台准备就绪，主角——图形便可登场。CAD绘制遵循从简单到复杂、从整体到局部的逻辑。直线、圆、矩形、多边形等基本命令是构建一切图形的原子。

掌握`直线(L)`、`圆(C)`、`矩形(REC)`等命令的多种调用方式是指令操作的基础。例如，绘制圆不仅可以通过圆心半径，还能使用“两点”、“三点”或“相切、相切、半径”等模式，灵活应对不同几何约束条件。对于复杂轮廓，多段线`PLINE`命令堪称利器，它能绘制由连续直线和圆弧构成的复合对象，并可定义线宽，常用于绘制具有特定宽度的轮廓线。

精确绘图离不开坐标系统的辅助。除了使用绝对坐标进行精准定位，相对坐标`(@X,Y)`和极坐标`(@距离<角度)`在已知相对位置和方向时更为高效。务必开启对象捕捉功能，它能像磁铁一样自动吸附到端点、中点、圆心、交点等特征点上，是保证图形精确连接的关键。

形态雕琢：图形编辑与修改的艺术

绘制出初步图形只是开始，编辑与修改才是赋予其最终形态的雕刻刀。CAD提供了强大且高效的编辑工具集，让修改变得轻而易举。

基础编辑命令包括`移动(M)`、`复制(CO)`、`旋转(RO)`和`缩放(SCALE)`。其中，缩放命令的“参照”选项非常实用，允许用户通过指定参考长度和新长度进行精确缩放，无需复杂计算。`偏移(O)`命令能快速创建平行线或同心结构，是绘制等距线条的必备技能。

修剪`TRIM`和延伸`EXTEND`是一对互补命令，用于清理图形中多余的线段或将对象延伸到指定边界。镜像`MIRROR`命令对于绘制对称图形可以节省一半工作量。而阵列`ARRAY`命令，无论是矩形阵列还是环形阵列，都能快速生成规律排列的多个副本，效率倍增。不要忽视夹点编辑，直接选中对象后拖动其上的蓝色夹点，可以直观地进行拉伸、移动等操作。

信息注入：文字、标注与图案填充

没有尺寸和说明的图纸如同没有字幕的默片。为图形添加清晰的注释是CAD制作中传达设计意图的核心环节。

文字注释使用`多行文字(MT)`命令，在输入文本前应通过`文字样式(ST)`对话框预先设定好字体、字高、宽度因子等，确保全文风格统一。标注是图纸的语言，通过`标注样式(DIMSTYLE)`管理器，可以一次性设定箭头样式、文字位置、尺寸线等所有参数，创建符合行业或企业标准的标注体系。

图案填充`HATCH`用于表示材料的剖面或区分不同区域。选择封闭区域后，从丰富的预定义图案库中选择合适的样式，并调整比例和角度，可以快速生成混凝土、砖墙、钢材等材质示意。引线标注`MLEADER`则常用于添加带有指引线的文字说明，其样式也可通过“多重引线样式管理器”进行自定义。

效率飞跃：图块、属性与样板文件

当设计中使用大量重复元素时，图块功能将是效率的倍增器。将门窗、螺丝、标题栏等常用图形定义为图块`BLOCK`，不仅可以减少文件大小，更能确保一致性。插入图块`INSERT`时，可灵活指定位置、比例和旋转角度。

更高级的是带属性的块。通过`属性定义(ATT)`命令，可以在块中嵌入可变的文字信息，如图纸编号、设计者姓名等。插入此类块时，系统会提示输入这些信息，双击块即可在“增强属性编辑器”中统一修改，极大方便了标题栏、明细表等内容的填写。

最终，为了将以上所有设置固化，形成个人或团队的标准工作环境，必须创建图形样板文件`.dwt`。将设置好的单位、图层、文字样式、标注样式、图框标题栏等全部保存在一个样板文件中，新建图形时直接调用此样板，即可瞬间获得一个完全符合规范的绘图环境，实现工作的标准化与流程化。

成果输出：布局、视口与打印发布

模型空间的创作完成后，需要为最终出图做准备，这就是布局空间的任务。建议不在模型空间绘制图框，而是在布局中插入已制作成块的标准图框。

通过创建视口，可以将模型空间中的不同部分以不同比例“投射”到布局图纸上。一个布局可以创建多个视口，分别展示平面图、立面图、详图等。在视口内双击即可进入模型空间编辑图形，在视口外双击则返回布局空间，这种“浮动模型空间”的操作是专业出图的关键。

通过打印`PLOT`命令，选择正确的打印机、图纸尺寸，设置打印样式表以控制线宽和颜色输出，选择正确的打印范围（通常为“布局”或“窗口”），设定合适的比例（如1:100），即可生成用于施工或交付的最终纸质或电子图纸。

掌握CAD制作教程与步骤，绝非一日之功，但它是一条从混沌走向秩序、从想法走向现实的清晰路径。从精心构筑的绘图环境，到一笔一划的图形创建，再到精雕细琢的编辑修改；从清晰明了的信息标注，到大幅提升效率的模块化应用，最终完成规范专业的成果输出——每一步都凝聚着逻辑与创意。将这套流程内化于心，持续练习与探索，您手中的CAD将不再仅是软件，而是实现无限设计可能的强大翅膀，助您在数字绘图的广阔天地中自由翱翔。
