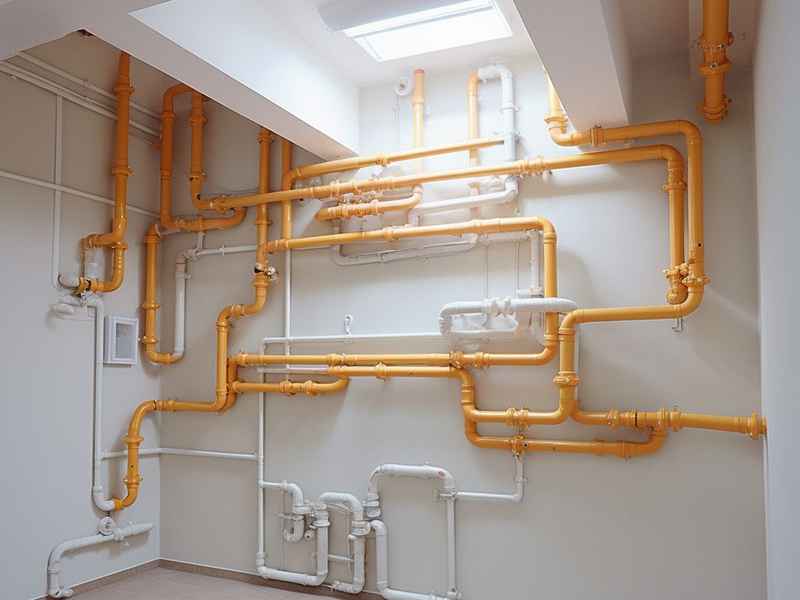

当我们凝视一座现代化城市，可见的是耸立的楼宇与交织的道路，支撑其生命线的，却是深埋地下的、看不见的“血管”——水管管网。绘制一张精准、规范的水管管网分布图，就如同为这座城市绘制一份清晰的“血脉”图谱，它不仅是规划、设计与施工的基石，更是运维、管理与应急抢险的关键依据。你是否曾好奇，这些错综复杂的管线是如何被清晰呈现于图纸之上的？本文将深入探讨水管管网分布图怎么画、水管管网分布图怎么画出来，为你揭开这背后从数据采集到图纸成型的系统化过程，带你掌握赋予地下网络以有形生命的专业技能。

一、绘图前奏：资料收集与软件选型

绘制水管管网分布图绝非凭空想象，第一步是扎实的基础准备工作。核心在于收集全面的原始资料，包括项目区域的地形图、建筑总平面图、地质勘察报告、以及现有管网的探测或设计资料。这些信息构成了图纸的“骨骼”与“肌理”，确保绘图内容与实地情况精确对应。必须明确绘图标准，例如采用国家或行业的制图规范，统一图例、线型、标注样式，这是图纸具备专业性和可交流性的前提。

工欲善其事，必先利其器。选择合适的绘图软件是高效、精准成图的关键。对于专业设计而言，AutoCAD 因其强大的二维绘图和精准制图能力，成为行业最广泛应用的基础平台。在其基础上，搭载天正给排水、鸿业市政管线等专业插件，可以极大提升管线布置、标注和纵断面图生成的效率。对于追求三维协同与信息集成的复杂项目，Revit 等BIM（建筑信息模型）软件正成为趋势，它能实现管线的三维可视化、碰撞检查与全生命周期管理。一些在线设计平台如酷家乐，也提供了智能、快速的水管布置方案生成功能，尤其适合家装或初步方案设计。

二、平面图绘制：构建网络骨架

平面图是管网分布的核心视图，它展示了管线在水平方向上的布置与连接关系。绘制通常从导入处理好的条件图（如建筑平面或地形图）开始，以此为底图进行定位。接着，依据供水方案，确定引入管、主干管、立管和支管的走向与路由。绘制时，给水管道通常采用粗实线或中粗实线表示，并需清晰区分不同系统的管线，例如生活给水、消防给水等，可通过线型或颜色进行区分。

关键节点的绘制至关重要。这包括水表井、阀门井、泵站、水池等设施，它们需要按比例用规定的图例精确绘制在相应位置。所有管道上的附件，如阀门、止回阀、减压阀、水龙头等，也必须使用标准图例进行标注。管线交叉时，应遵循“前断后连”或“上断下连”的制图原则，以表达空间的前后上下关系，确保图纸清晰可读。为所有主要管段、立管及关键设备进行系统编号，便于索引和识别。

三、标注与数据：注入图纸灵魂

没有准确标注的图纸只是一张无意义的线条集合。标注是赋予图纸工程语言的关键步骤。首要的是管径标注，根据管材不同，标注方式各异：金属管、塑料管常标注公称直径DN（如DN100），无缝钢管则标注“外径×壁厚”（如Φ108×4）。其次是标高标注，压力管道通常标注管中心标高，重力流管道则标注管内底标高，单位均为米，需精确到小数点后两位。

流向箭头是表明介质流动方向的重要符号，必须在每条管线的适当位置进行标注。还需标注必要的水平尺寸，如管道与建筑轴线的距离、管道长度等。一张完整的图纸还必须包含详细的图例说明，解释图中使用的所有符号、线型和缩写含义。对于复杂系统，有时还需附上设备材料表，列出主要管材、阀门、设备的规格和数量，使图纸信息闭环。

四、轴测图与纵断面：深化空间表达

平面图虽能展现布局，却难以直观表达管道的空间走向与高程变化。这时就需要系统轴测图（或称透视图）作为补充。轴测图能在一个立体视角上，清晰展示管道在三维空间中的转折、连接与高程关系，特别适用于表达室内给水系统。绘制时，通常采用正面斜等测图法，管线仍用单线表示，但需通过图形区分前后、上下的遮挡关系。

对于市政或厂区等长距离管线，纵断面图则不可或缺。它如同管道的“剖面简历”，能直观反映管道沿线的地面起伏、管道埋深、坡度、管径变化以及与其他地下管线交叉的情况。专业软件可以基于平面图数据和地面高程信息，自动或半自动生成纵断面图，极大提高了设计效率和准确性。通过纵断面图，设计师可以轻松校验管道坡度是否合理、埋深是否符合规范，是设计复核的重要工具。

五、校核与出图：确保精准交付

图纸绘制完成后，严格的校核是保证其质量的最后一道防线。校核内容包括但不限于：检查管线连接是否正确无误，有无“死管”或“孤岛”；核对管径、标高、坡度等数据是否合理且符合水力计算要求；验证阀门、仪表等附件布置是否满足操作、检修需求；确认图面标注是否完整、清晰，有无遗漏或矛盾。

在现代协同设计环境中，利用软件的碰撞检测功能，可以自动检查不同专业管线（如给水、排水、电气）之间的空间冲突，提前发现并解决问题。最终，根据出图要求设置合适的绘图比例、图框、会签栏，生成可用于打印或电子分发的标准图纸文件。一套完整的管网图纸，往往包括设计说明、平面图、系统图（轴测图）、纵断面图、大样图及材料表等多个部分，共同构成指导施工的权威文件。

六、进阶与趋势：智能绘图的未来

随着技术发展，水管管网分布图的绘制正从二维向三维、从静态向动态、从设计向全生命周期管理演进。BIM技术的深入应用，使得管道设计不再仅仅是线条，而是承载了尺寸、材质、性能等丰富信息的智能模型，可以实现施工模拟、运维管理等多维度应用。GIS（地理信息系统） 与管网模型的结合，让地下管网与城市地理空间信息无缝链接，为智慧水务、应急调度提供了强大的数据支撑。

参数化设计和自动化出图正在改变传统工作流程。设计师通过定义规则和参数，软件便能快速生成并优化管网布局，自动完成繁琐的标注与统计工作，将创造力从重复劳动中解放出来。未来，结合物联网传感器数据，动态更新的“活”的管网分布图将成为现实，真正实现城市生命线的智慧化管控。

绘制不止于图，更是构建城市血脉

回顾全文，水管管网分布图的绘制，是一门融合了工程知识、制图规范与软件技术的精密艺术。从前期扎实的资料准备与软件驾驭，到中期严谨的平面骨架构建与灵魂数据注入，再到后期多维的空间深化表达与严格的质量校核，每一步都至关重要。它不仅仅是在回答“水管管网分布图怎么画”的技术问题，更是在实践如何将无形的城市命脉，转化为有形的、可管理、可优化的科学蓝图。掌握这门技能，意味着你掌握了与城市深层对话的语言，能够为现代社会的稳健运行贡献一份坚实而不可或缺的力量。这张图，画的是线条，构建的却是流淌的生命线。
